Медицинская вакуумная станция: оснащение систем, принцип работы, классификация, сферы эксплуатации

Медицинская вакуумная станция – специализированная установка, которая выступает источником вакуума в центральной системе. Она нужна для проведения различных манипуляций в клиниках, больницах, поликлиниках или стоматологических кабинетах. Вакуум потребуется для откачки жидкого секрета и крови, дренажа. Действием агрегатов обеспечено длительное и стабильное функционирование дополнительных приборов, к примеру, ИВЛ.

Содержание:

1. Конструктивное оснащение вакуумных медицинских станций
2. Принцип действия оборудования
3. Категории медицинских станций вакуума
4. Области использования и обслуживание вакуумных станций для медицины

Конструктивное оснащение вакуумных медицинских станций

Устройство систем сделано на базе вакуумных насосов, которые подключены к цилиндрической емкости для сбора вакуума (ресиверу). Зачастую конструкция включает несколько компрессоров, но это зависит от конкретных моделей приборов. Стандартно агрегаты имеют следующие компоненты:

• Вакуумный ресивер, который используется для нагнетания вакуумной среды;
• Дополнительный ресивер, среда которого считывается при помощи датчиков;
• Насосное оборудование, зачастую пластинчато-роторного типа. Система может включать до 3 агрегатов, а в некоторых случаях монтируют 4 насоса, если нужно получать максимальную мощность;
• Система управления для автоматизации процессов, блок выдает всю информацию, позволяя следить за циклами работы, показателями и другими характеристиками;
• Магистраль, созданная посредством гибких вакуумных шлангов и арматура. В категорию последних элементов входят вентили, клапана, баки, двигатели насоса, коллектора;
• Дополнительные узлы, к которым можно отнести специальные фильтра для очистки воздуха, уловители масла, емкости сбора секрета.

Сама станция габаритная и довольно тяжелая, поэтому ее монтаж выполняют на жесткие сваренные каркасы из стали. Это дает возможность надежной фиксации с полной неподвижностью.

Конструктивное оснащение вакуумных медицинских станций

Принцип действия оборудования

Медицинская станция работает по принципу нагнетания определенной глубины вакуума. Это возможно за счет установленных насосов, которые создают разряжение в вакуумном ресивере. После этого среда передается в другие приборы медицинского учреждения. Главные особенности действия таковы:

1. Роторы находятся внутри корпуса, который сделан в форме цилиндра. После включения элемент начинает вращательные движения, которые выполняет циклично;
2. Кругом ротора находится 4 пластины с равномерным распределением. На них действует центробежная сила, что позволяет прижиматься лопастям к стенкам корпуса. При вращении трение почти отсутствует, что вызвано технологическим зазором. Возможные последствия соприкосновений частично устраняются пленкой из масла, если насосы масляного типа. Именно оно используется для смазки элементов, а подача выполняется из отдельных резервуаров;
3. В процессе формируются между пластинами секции, они компанируют минимальное разряжение, а после попадания в канал вакуума оно передается по магистрали;
4. Все газы и шумы, которые образуются от действия прибора выходят через выпускной коллектор.

Принцип действия оборудования

Контролировать станции можно не только в автоматическом режиме через блок управления, но и в ручном. Современные системы с автоматикой удобнее в эксплуатации, она помогает эффективно следить за процессами со специальной панели. После переноса сведений со станции в блок управления, происходит процесс нагнетания нужной среды. Отслеживание величин выполняется вакуумными датчиками, которые находятся в уравнительном ресивере и других частях системы. Они получают и отдают сигнал блоку, после перевода информации в цифровой вид, она будет показана на экране.

Все вакуумные насосы работают последовательно. Изначально запускается основной агрегат, после достижения определенного вакуума будет автоматическое отключение прибора и переключение на другой компрессор. Это нужно для обеспечения стабильной и долговечной работы, меньшего износа одного механизма. Кроме того, среда будет нагнетаться в максимально сжатые сроки. В случае ручного управления оператор сам передает сигналы для переключения насосов.

Категории медицинских станций вакуума

На практике принято выделять системы, которые отличаются конструктивными параметрами и назначением вакуума. В первом случае оборудование делится на приборы с вертикальным или горизонтальным ресивером. От этого зависит расположение насосов, которые будут на дополнительной платформе. Вертикальные конструкции эффективнее в условиях ограниченного пространства, они требуют для монтажа меньше площади. Если будет 2-3 компрессора, то они стоят друг над другом. Системы по нагнетаемой среде делят на форвакуумные, вакуумные или высоковакуумные категории.

Технические параметры напрямую зависят от составляющих. Однако общая производительность находится в диапазоне 16-244 м³/ч на каждый насос, при потребляемой мощности 0,55-7,5 кВт. Ресиверы зачастую до 1000 литров, однако, самые производительные системы оснащаются емкостью на 1500 л.

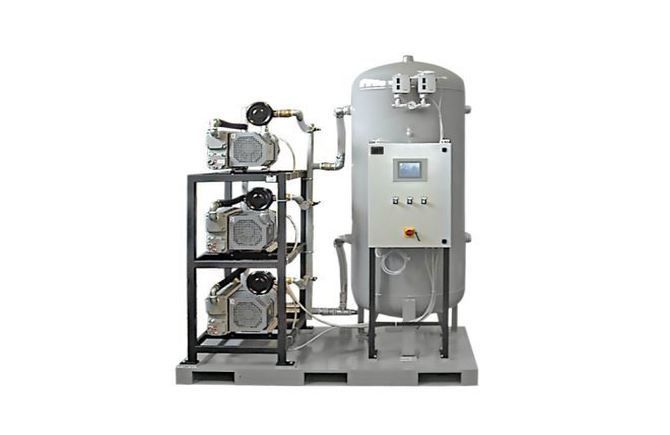

Категории медицинских станций вакуума

Области использования и обслуживание вакуумных станций для медицины

Суть и сфера использования установок заключается в проведении множество задач и функций. Они могут быть основными, которые подходят для поддержки жизни человека и дополнительными. Техника активно используется в манипуляционных, реанимациях, операционных и других медицинских кабинетах. Одна из основных задач – аспирация жидкостей:

1. В хирургии и реанимациях вакуум нужен для оперативного вмешательства, откачки жидкостей;
2. Для паллиативных услуг приборы служат, чтобы чистить трахеостомы;
3. Стоматология эксплуатирует аппараты для чистки ротовой полости;
4. В других медицинских сферах приборы помогают устранять кровь, секрет или проводить дренаж любых полостей человек.

Еще системы подходят для работы с гормонами или создания сывороток, медикаментов, обеззараживания инвентаря и обеспечения работы автоклавов. Все типы вакуумных станций отвечают жестким требованиям, они безопасны, высокого качества и очень надежны, однако это техника, она не может быть вечной. Правильное обслуживание, уход, своевременная профилактика позволяет обеспечивать большой срок службы. Диагностика помогает исключить неожиданные поломки и другие неприятности, которые недопустимы в медицине.

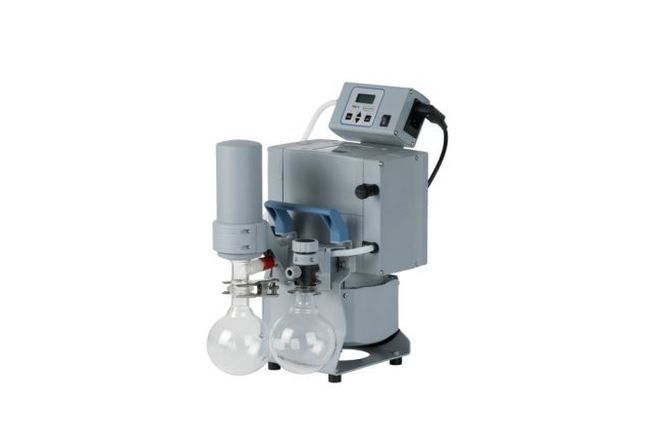

Области использования и обслуживание вакуумных станций для медицины

Частой и серьезной проблемой может быть утечка. Для ее поиска и устранения нужно приложить много сил и времени. Процедура требует изоляции всех элементов от насоса, после чего проводят наблюдение за показателями давления. Если оно увеличивается быстро, доходит до пика, то причина в выделении масс со стенок устройства или наличие загрязняющего источника с высоким паровым давлением. Постоянный рост показателя указывает на потребность утечки. Поскольку конструкция включает множество деталей и узлов, специалисты могут проводить поочередную проверку элементов. Для этого используют течеискатели, которые значительно ускоряют, облегчают работы. Для поиска небольшой проблемы могут применять специальные чехлы с пробным газом или ионные насосы.
